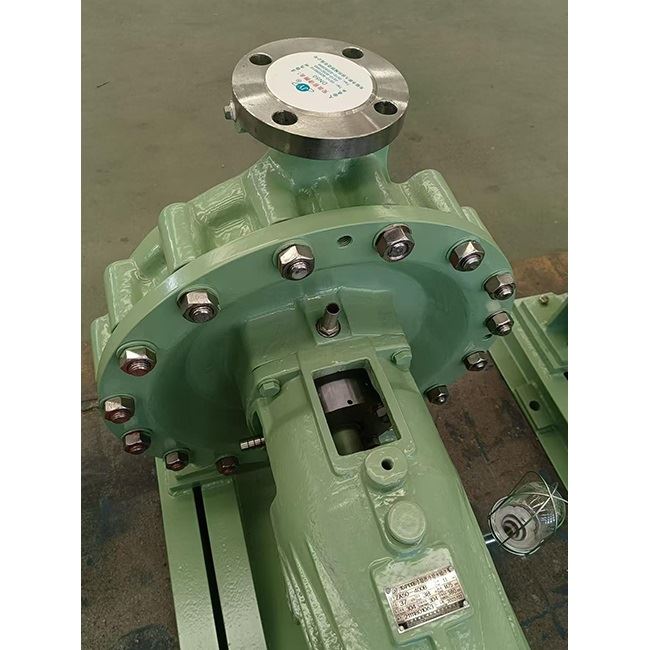

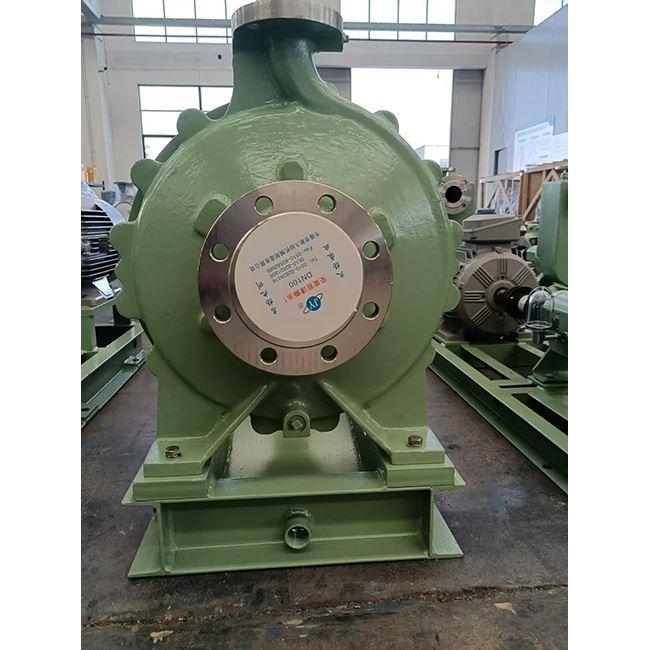

Опис производа
Хоризонталне{0}}пумпе са подељеним кућиштем ЗА и ЗЕ су дизајниране у складу са стандардима АПИ 610, нудећи сигуран, поуздан и стабилан рад. Они рукују чистим или честицама-оптерећеним, неутралним или корозивним медијима високе-медије и широко се користе у петрохемији, производњи папира, преради угља, храни, фармацеутским производима и заштити животне средине.
Опис модела

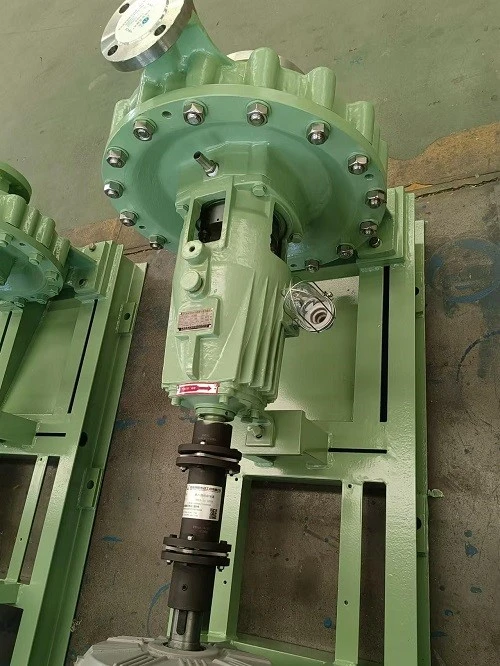

Детаљи о производу
| Модел | ЗА/ЗЕ серија |
| Структура | Једностепена-једностепена-усисна хоризонтална подељена пумпа |
| Флов Рате | Мање или једнако 2600 м3/х |
| Глава | Мање или једнако 300 м |
| Стандард дизајна | АПИ610 |
| Радни притисак | 2,5 МПа(ЗА); 5,0 МПа(ЗЕ) |
| Радна температура | Мањи или једнак 175 степени (ЗА); Мање или једнако 450 степени (ЗЕ) |
| Снага мотора | 1,1~160 кВ |
| Оутлет Цалибре | ДН25~ДН450 |
| Брзина | 960 рпм;1450 рпм; 2900 рпм; |
| Импеллер Типе | Затворено радно коло; полу -отворено радно коло; отворено радно коло |
| Грејна јакна | Опционо |
| Материјал | угљенични челик; СС304, СС316, дуплекс челик, легура титанијума, висока легура итд. |
| Апликација | Петрохемија, хемикалија за угаљ, премазивање аутоделова, биљно уље, индустрија батерија, текстил, металургија, храна, фармацеутска, шећерна, десалинизација водоснабдевања, индустрија соли, заштита животне средине итд. |
Карактеристике дизајна
Одличне перформансе против{0}}кавитације – Низак НПСХр смањује ризик од кавитације и помаже у уштеди улагања у систем.
Широк опсег перформанси – Блиски интервали протока и главе чине избор типа практичним.
Висока стандардизација – Радно коло и прибор за лежајеве ЗА и ЗЕ пумпи су заменљиви.
Флексибилно хлађење лежајева – Доступне су три опције хлађења: ваздушно хлађење, хлађење вентилатором и хлађење водом, погодне за различите услове рада.
Структурни дијаграм
| 1. Матица радног кола | 4. Поклопац пумпе | 7. Заптивање поклопца | 10. Петља за вешање | 13. Вијак за испуштање уља | 16. Запорна матица |
| 2. Тело пумпе | 5. Осовински рукав | 8. Кутија за лежајеве | 11. Предњи лежај | 14. Акле | 17. Прави поклопац лежаја осовине |
| 3. Импеллер | 6. Заптивка машине | 9. Поклопац лежаја предње осовине | 12. Ваздушна комора | 15. Након ношења | 18. Спојница |
